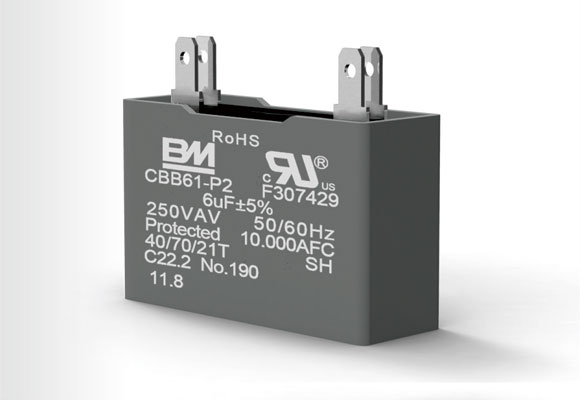

CBB61-P2 安全防暴系列
作者：admin 添加時間：2016-07-18 13:07:53 瀏覽：
CBB61-P2 安全防暴系列
| 產品說明： |
| 采用電工級聚丙烯薄膜介質、安全型金屬化電極，94V0級 阻燃塑殼、環氧樹脂密封，標準型引出端。運用特殊制造 工藝，具有電氣性能穩定，安全防爆等特點。防爆等級為 P2級，應用于空調高端機型。 |
典型線路圖：
認證標志 | UL﹑TUV﹑CQC | |
執行標準 | GB/T3667 、UL810 、EN60252 | |
氣候類別 | 25/70/21、25/85/21、40/70/21、40/85/21 | |
額定電壓 | 250 VAC,450VAC ( 50/60Hz) | |
容量范圍 | 1μF～8μF | |
容量偏差 | ±5%(J)、±10%(K)、±105%(U) | |
試驗電壓 | 極間 | 2*UN (VAC)/60s |
極殼 | 2*UN+1000（VAC）/ 60s(≥2000VAC) | |
絕緣電阻(20℃) | 極殼 | ≥2000MΩ (500VDC,60s) |
損耗角正切(20℃) | ≤0.002 (100Hz ) | |
防護等級 | P2 | |
故障電流 | 10,000AFC ( UL 810) | |
| 常用規格（Unit：mm） | ||||||
Rated Cap. | 250VAC | 450VAC | ||||
L | W | H | L | W | H | |
1.0μF | -- | -- | -- | 37 | 11 | 22 |
1.5μF | -- | -- | -- | 37 | 13.5 | 24 |
2.0μF | -- | -- | -- | 37 | 17 | 28 |
3.0μF | -- | -- | -- | 47 | 17 | 28 |
3.5μF | -- | -- | -- | 47 | 19 | 29 |
4.0μF | 37 | 13.5 | 24 | 47 | 19 | 31 |
5.0μF | 37 | 15 | 25 | 47 | 22 | 34 |
6.0μF | 37 | 15.5 | 26 | 47 | 23 | 35 |
8.0μF | 37 | 18.5 | 29 | 47 | 28 | 40 |
