感應加熱用 直流濾波模塊系列
★特點
□壽命長
□承受紋波電流能力強
□等效串聯電阻小、雜散電感低
□自愈能力強
□安裝簡便、靈活
★應用場合
□廣泛應用于商用/工業感應加熱，以及各類電力電子設備中作直流平滑濾波用
★技術要求
引用標準 | GB/T17702，IEC61071 |
氣候類別 | 40/85/21 |
工作溫度范圍（外殼） | -40～85℃ |
電壓范圍 | 500VDC～1200VDC |
容量范圍 | 15μF～100μF |
容量允許偏差 | ±5%（J）/±10%（K） |
損耗角正切值 | 2×10-3 |
耐電壓 | 1.5Un（60S，20±5℃） |
絕緣電阻 | ≥5000s（20±5℃100V.DC60S） |
過電壓 | 1.1Un30%ofon-load-dur.·0 |
1.15Un30min/day | |
1.2Un5min/day | |
1.3Un1min/day | |
最高使用海拔 | 2000m |
預期壽命 | 20000h（Un，θhs=70℃） |
失效率 | 50FIT |
備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響

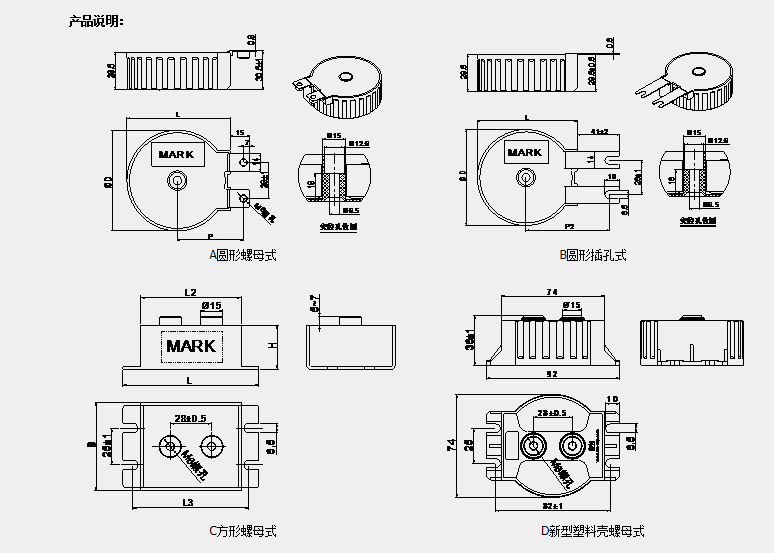

A、B圓形螺母、插孔式
IGBT、整流橋等高類800VDC | |||||||||
Cn (μF) | Dimension(mm) | Irms@70℃@100KHz（A） | dv/dt (V/μs) | Ipeak (A) | ESR@10KHz(mΩ) | Partnumber | |||
D | L | P | P2 | ||||||
20 | 66 | 68.5 | 68.5 | 40 | 50 | 1000 | 2 | 1GLZ620D800-02 | |
20 | 66 | 68.5 | 43 | 40 | 50 | 1000 | 2 | 1GLZ620D800-03 | |
30 | 77 | 79.5 | 75 | 50 | 50 | 1500 | 2 | 1GLZ630D800-03 | |
30 | 77 | 79.5 | 50 | 50 | 50 | 1500 | 2 | 1GLZ630D800-04 | |
注：此結構產品應用于商用/工業加熱時，推薦設備功率小于25KW上并聯使用
C方形鋁殼螺母式800VDC | ||||||||||
Cn (μF) | Dimension(mm) | Irms@70℃@100KHz（A） | dv/dt (V/μs) | Ipeak (A) | ESR@10KHz(mΩ) | Partnumber | ||||
L | B | H | L2 | L3 | ||||||
20 | 92 | 60 | 32 | 64 | 78 | 40 | 50 | 1000 | 2 | 1GLZ620D800-08 |
30 | 96 | 70 | 32 | 74 | 82 | 50 | 50 | 1500 | 2 | 1GLZ630D800-05 |
45 | 100 | 72 | 45 | 75 | 86.5 | 60 | 50 | 2700 | 2 | 1GLZ645D800-03 |
新型塑料殼螺母式800VDC | |||||
Cn (μF) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) | Ipeak (A) | ESR@10KHz(mΩ) | Partnumber |
20 | 40 | 50 | 1000 | 2 | 1GLZ620D800-- |
30 | 50 | 50 | 1500 | 2 | 1GLZ630D800-- |
