MKP/MKPH 小型化系列
作者：admin 添加時間：2016-07-18 14:04:26 瀏覽：

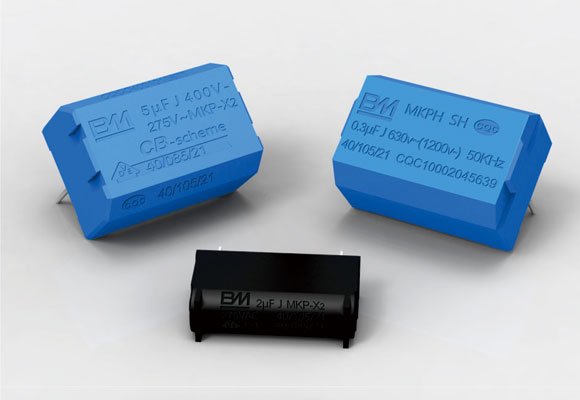

MKP/MKPH 小型化系列
| 產品說明： |
| 專為滿足小功率、超薄型電磁爐市場需求 而設計、制造的小型化產品，性價比高。分 別用于茶爐、超薄電磁爐的干擾抑制、 平滑濾波、諧振電路。 |

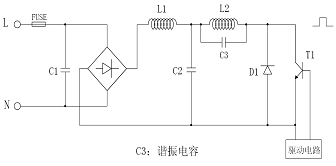

典型線路圖：
引用標準 | 275VAC/400VDC : GB/T14472 、IEC384-14、 UL1283 | |
氣候類別 | 40/105/21 | |
額定電壓 | 275VAC(C1); 400VDC(C2); 1200VDC(C3) | |
容量范圍 | 0.01μF～10μF | |
容量偏差 | ±5%(J)、±10%(K) | |
耐電壓 | 極間 | 1.5*UR/ 10s |
極殼 | 2*UR+1000（VAC）/ 60s(≥2000VAC) | |
絕緣電阻(20℃) | 極間 | ≥15000S, CR≤0.33μF (100Vdc,60s) |
極殼 | ≥30000MΩ (100Vdc,60s) | |
損耗角正切(20℃) | ≤0.001 (1KHz ) | |
| 常用規格（Unit：mm） | |||||
Rated Cap. | L | W | H | P | Фd |
C1: 275VAC | |||||
1.0μF | 30 | 7 | 15 | 26.5 | 0.8 |
2.0μF | 30 | 9.1 | 17 | 26.5 | 0.8 |
3.3μF | 30 | 12 | 22 | 26.5 | 0.8 |
C2: 400VDC(275VAC) | |||||
4.0μF | 30 | 20 | 29 | 13.5 | 24.5 |
4.0μF | 30 | 12.5 | 22 | 26.5 | 1.0 |
5.0μF | 30 | 22.5 | 16 | 26.5 | 1.0 |
5.0μF | 30 | 11.5 | 27 | 26.5 | 1.0 |
| C3: 1200VDC | |||||
0.24μF | 28.6 | 12.7 | 22.0 | 24.5 | 1.0 |
0.27μF | 28.5 | 20.5 | 15.5 | 24.5 | 1.0 |
0.27μF | 29.0 | 13.5 | 23.0 | 24.5 | 1.0 |
0.30μF | 28.5 | 21.5 | 16.5 | 24.5 | 1.0 |
0.30μF | 29 | 13.5 | 24.5 | 24.5 | 1.0 |
