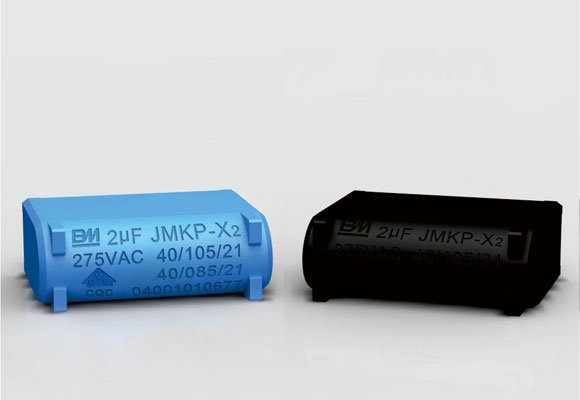

MKP 跨線抗干擾系列
| 產品說明： |
| 采用耐溫型聚丙烯薄膜介質，加厚型金屬化電極， 全自動化生產，具有一致性好，穩定性高等特點。 專用于電磁爐等感應加熱裝置的并聯跨線回路。 |

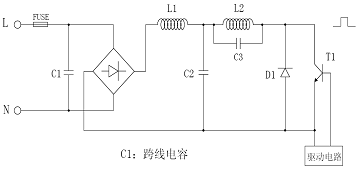

典型線路圖：
引用標準 | GB/T14472 、IEC384-14 、UL1283 | |
氣候類別 | 40/105/21 | |
額定電壓 | 150VAC、275 VAC (50/60Hz) | |
容量范圍 | 0.01μF～12μF | |
容量偏差 | ±5%(J)、±10%(K) | |
耐電壓 | 極間 | 1.8*UR/60s |
極殼 | 2*UR+1000（VAC）/ 60s(≥2000VAC) | |
絕緣電阻(20℃) | 極間 | ≥5000S (100Vdc,60s) |
極殼 | ≥30000MΩ (100Vdc,60s) | |
損耗角正切(20℃) | ≤0.001 (1KHz ) | |
電壓爬升率(dv/dt) | 30V/μs Max | |
| 常用規格（Unit：mm） | ||||||||||
Rated Cap. | 150VAC | 275VAC | ||||||||
L | W | H | P | Фd | L | W | H | P | Фd | |
1.0μF | -- | -- | -- | -- | -- | 30 | 8 | 15 | 26.5 | 0.8 |
1.2μF | -- | -- | -- | -- | -- | 31 | 8 | 19 | 26.5 | 0.8 |
1.5μF | -- | -- | -- | -- | -- | 32 | 11 | 20 | 26.5 | 0.8 |
2.0μF | -- | -- | -- | -- | -- | 30 | 12 | 19 | 26.5 | 0.8 |
2.2μF | -- | -- | -- | -- | -- | 32 | 12 | 22 | 26.5 | 0.8 |
3.0μF | -- | -- | -- | -- | -- | 36 | 13 | 20 | 31.0 | 0.8 |
3.3μF | -- | -- | -- | -- | -- | 36 | 13 | 23 | 31.0 | 0.8 |
4.7μF | -- | -- | -- | -- | -- | 36 | 17 | 26 | 31.0 | 1.0 |
8.0μF | 36 | 17 | 26 | 31.0 | 1.0 | -- | -- | -- | -- | -- |
8.0μF | 36 | 25 | 18 | 31.0 | 1.0 | -- | -- | -- | -- | -- |
10.0μF | 36 | 26 | 21 | 31.0 | 1.0 | -- | -- | -- | -- | -- |
