CBB61 插片系列
作者：admin 添加時間：2016-07-18 13:18:57 瀏覽：
CBB61 插片系列
| 產品說明： |
| 采用電工級聚丙烯薄膜介質、加厚型金屬化電極，94V0級 阻燃塑殼、環氧樹脂密封，標準型快接端子引出，具有自愈性好、 電氣性能穩定等特點。 |
典型線路圖：
認證標志 | UL﹑VDE﹑CQC | |
執行標準 | GB/T3667 、 UL810 、EN60252 | |
氣候類別 | 25/70/21、25/85/21、40/70/21、40/85/21 | |
額定電壓 | 250VAC, 450VAC, 500VAC, (50/60Hz) | |
容量范圍 | 1μF～15μF | |
容量偏差 | ±5%(J)、±10%(K)、±105%(U) | |
試驗電壓 | 極間 | 2*UN (VAC)/60s |
極殼 | 2*UN+1000（VAC）/ 60s(≥2000VAC) | |
絕緣電阻(20℃) | 極殼 | ≥2000MΩ (500VDC,60s) |
損耗角正切(20℃) | ≤0.002 (100Hz ) | |

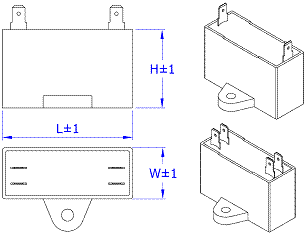

| 常用規格（Unit：mm） | |||||||||
Rated Cap. | 250VAC | 450VAC | 500VAC | ||||||
L | W | H | L | W | H | L | W | H | |
1.0μF | -- | -- | -- | 37 | 11 | 22 | 37 | 12.5 | 24 |
1.5μF | -- | -- | -- | 37 | 13.5 | 24 | 37 | 15.5 | 26 |
2.0μF | -- | -- | -- | 37 | 15.5 | 26 | 37 | 17 | 28 |
2.5μF | 32 | 11 | 22 | 37 | 17 | 28 | 37 | 19.5 | 31 |
3.0μF | 32 | 12 | 22 | 47 | 17 | 27 | 47 | 19 | 29 |
3.5μF | 37 | 12 | 22 | 47 | 18 | 27 | 47 | 20.5 | 31.5 |
4.0μF | 37 | 12.5 | 24 | 47 | 19 | 29 | 47 | 21 | 32 |
5.0μF | 37 | 13.5 | 24 | 47 | 21 | 32 | 47 | 23 | 35 |
6.0μF | 37 | 15 | 26 | 47 | 22 | 34 | 47 | 26.5 | 38 |
6.5μF | 37 | 15 | 27 | 47 | 23 | 35 | 47 | 27 | 37 |
8.0μF | 37 | 18.5 | 29 | 57 | 24 | 33 | 57 | 28 | 40 |
9.0μF | 37 | 19.5 | 31 | 57 | 26 | 38 | 57 | 28 | 40 |
10.0μF | 37 | 20 | 30 | 57 | 26 | 38 | 57 | 30 | 42 |
