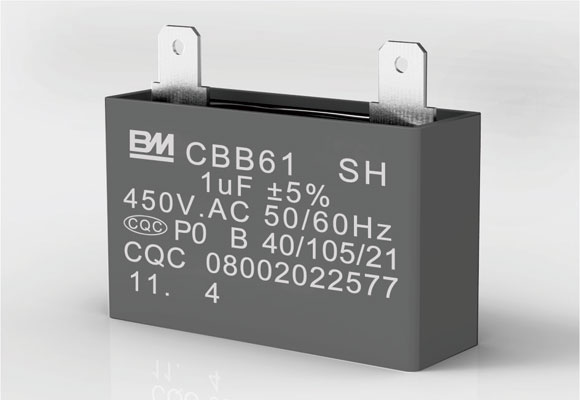

CBB61 端子系列
| 產品說明： |
| 采用電工級聚丙烯薄膜作為介質、鋅鋁金屬 化層作為電極,優質工程塑料外殼，阻燃環氧樹脂灌封， 標準型快接端子引出，可實現快速連接。 |
典型線路圖：
認證標志 | UL﹑VDE﹑CQC﹑TUV | |
執行標準 | GB/T3667.1、UL810、EN60252-1 | |
環境溫度 | -40℃~+105℃ | |
額定電壓 | 110VAC~600VAC (50/60Hz) | |
容量范圍 | 0.1μF～80μF | |
容量偏差 | ±5%（J）、±10%（K） | |
損耗角正切(20℃) | ≤0.002 (100Hz ) | |
試驗電壓 | 極間 | 2*UN (VAC)/60s(CQC、VDE、TUV), |
極殼 | 2*UN+1000（VAC）/ 60s(≥2000VAC) | |
防護等級 | CBB61 :P0 class ; CBB61-P2: P2 class | |
故障電流 | CBB61-P2 : 10,000AFC ( UL 810) | |

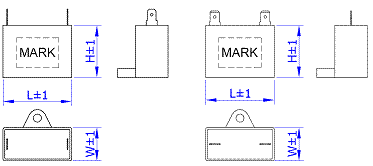

| 常用規格（Unit：mm） | |||||||
Rated | 250VAC | 300VAC | 350VAC | 400VAC | 450VAC | 500VAC | 550～600VAC |
L×W×H | L×W×H | L×W×H | L×W×H | L×W×H | L×W×H | L×W×H | |
0.40μF | —— | —— | —— | —— | 31×9×17 | 31×9×19 | 32×11×21 |
0.50μF | —— | —— | —— | —— | 31×9×17 | 31×9×19 | 32×11×21 |
0.56μF | —— | —— | —— | 31×9×17 | 31×9×19 | 32×10×19.5 | 32×11×21 |
0.60μF | —— | —— | —— | 31×9×17 | 32×10×19.5 | 32×11×21 | 36×11×22 |
0.80μF | —— | —— | 31×9×19 | 32×10×19.5 | 32×11×21 | 36×10.5×20 | 36×12×22 |
1.0μF | —— | 31×9×7 | 32×10×19.5 | 32×11×21 | 36×10.5×20 | 36×11×22 | 36×12×22 |
1.2μF | 31×9×17 | 32×10×19.5 | 32×11×21 | 36×11×22 | 36×12×22 | 36×12.5×24 | 36×15×25 |
1.5μF | 31×9×19 | 32×11×21 | 36×11×22 | 36×12×22 | 36×12.5×24 | 36×15×25 | 36×16×28 |
1.8μF | 31×10×19 | 36×10.5×20 | 36×12×22 | 36×12.5×24 | 36×15×25 | 36×16×28 | 38×18.5×29 |
2.0μF | 31×10×19 | 36×11×22 | 36×12.5×24 | 37×13.5×24 | 36×15×25 | 38×17×28 | 38×19.5×31 |
2.2μF | 32×11×21 | 36×11×22 | 36×12.5×24 | 37×13.5×24 | 36×16×28 | 38×18.5×29 | 38×19.5×31 |
2.5μF | 32×11×21 | 36×12×22 | 36×15×25 | 36×16×28 | 38×17×28 | 38×19.5×31 | 48×19×28 |
3.0μF | 36×12×22 | 36×12.5×24 | 36×16×28 | 38×17×28 | 38×19.5×31 | 47×17×31 | 47×20×31 |
3.5μF | 36×12×22 | 36×15×25 | 38×17×28 | 38×18.5×29 | 47×17×28 | 47×20×31 | 47×23×32 |
4.0μF | 36×12.5×24 | 38×14.5×27 | 38×18.5×29 | 38×19.5×31 | 48×19×28 | 47×20×33 | 47×23×35 |
4.5μF | 36×12.5×24 | 36×16×28 | 38×19.5×31 | 48×17×28 | 47×20×31 | 47×23×35 | 47×24×37 |
5.0μF | 37×13.5×24 | 38×17×28 | 48×17×28 | 47×17×31 | 47×20×31 | 47×23×35 | 47×27×37 |
6.0μF | 38×16×27 | 38×18.5×29 | 38×19.5×31 | 47×20×31 | 47×23×35 | 47×27×37 | 58×26×38 |
6.5μF | 38×16×27 | 38×18.5×29 | 47×19×31 | 48×22×32 | 47×23×35 | 48×28×40 | 58×26×38 |
8.0μF | 48×17×28 | 48×19×28 | 47×23×32 | 47×23×35 | 47×27×37 | 58×23×38 | 58×30×40 |
10μF | 47×20×31 | 47×20×33 | 47×24×37 | 48×28×40 | 58×26×38 | 58V30×40 | 70×38×52 |
12μF | 48×19×28 | 47×23×35 | 48×28×40 | 58×26×38 | 58×28×40 | 58V32×43 | 70×38×52 |
